ETAS測量模塊-ES1385傳感器模擬板卡

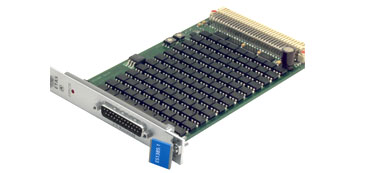

ETAS ES1385傳感器模擬板卡
ETAS ES1385電阻器級聯板卡用于模擬帶有電阻負載的ECU傳感器。該板卡配備了6個單獨的級聯電阻器。
ETAS ES1385電阻器級聯板卡 訂貨信息
| 產品名稱 | 簡稱 | 訂購號 |
| ES1385 [1] | ||
| ES1385-B 電阻器級聯板卡（6-CH） | ES1385.1-B | F-00K-105-192 |
| ES1385-C 電阻器級聯板卡（6-CH） | ES1385.1-C | F-00K-106-250 |
注釋1：不包含電纜
ETAS ES1385 應用舉例：
模擬電阻型發動機溫度傳感器
模擬λ傳感器的內部阻抗
變體：
ES1385電阻器級聯板卡有兩種變體：ES1385-B和 ES1385-C。
ETAS ES1385 功能一覽：
ES1385 電阻器級聯板卡的功能：
各級聯電阻器的Max工作電流為100 mA
電阻值的單調性
Max工作電壓為±36 V
Max電流受保護回路監控
改變后的電阻值在1 ms內保持穩定
ETAS ES1385-B
4個可從20Ω調節至28kΩ，Min步長為1Ω的通道（可增加一個1MΩ的電阻來達到高阻抗狀態）
2 個可從20Ω調節至108kΩ，Min步長為2Ω的通道
ETAS ES1385-C
6個可從20Ω調節至108kΩ，Min步長為2Ω的通道
